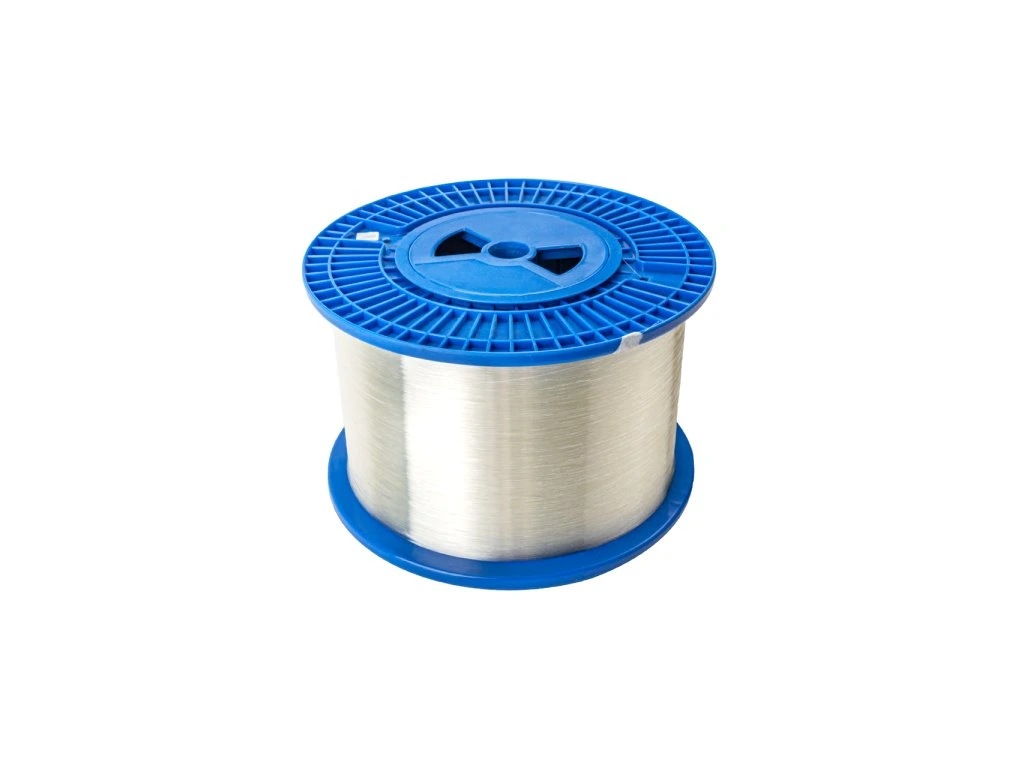

Fiiberoptiline kaabel Pilotix 0,25 mm, 50 km/rull

Kiudoptilise kaabli tehnilised andmed
Katte läbimõõt: 125,0 ± 0,7 μm
Katte ümarus: ≤ 0,7%
Kattekihi läbimõõt: 242 ± 7 μm
Kattekihi ja katte kontsentrilisuse viga: ≤ 12 μm
Südamiku ja katte kontsentrilisuse viga: ≤ 0,5 μm
Painderaadius (kõverusraadius): ≥ 4 m
Tarnepikkus: 2,05–50,4 km/rull
Režiimivälja läbimõõt (MFD)
@1310 nm: 8,6 ± 0,4 μm
@1550 nm: 9,8 ± 0,6 μm
Sumbuvus
@1310 nm: ≤ 0,35 dB/km
@1383 nm: ≤ 0,35 dB/km
@1550 nm: ≤ 0,21 dB/km
@1625 nm: ≤ 0,23 dB/km
Sumbuvuse muutus lainepikkuse suhtes:

@1285–1310 nm (võrreldes 1310 nm): ≤ 0,03 dB/km
@1525–1575 nm (võrreldes 1550 nm): ≤ 0,02 dB/km
Sumbuvuse katkestuspunkt:

@1310 nm: ≤ 0,05 dB
@1550 nm: ≤ 0,05 dB
Polarisatsioonimooduse dispersioon (PMD)
Üksiku kiu maksimaalne väärtus: ≤ 0,2 ps/(km²)
Kiulüli väärtus: ≤ 0,1 ps/(km²)
Tüüpiline: 0,04 ps/(km²)
Dispersioon
Null-dispersiooni lainepikkus: 1312 ± 12 nm
Null-dispersiooni kalle: ≤ 0,092 ps/(nm²·km)
@1550 nm: ≤ 18 ps/(nm·km)
@1625 nm: ≤ 22 ps/(nm·km)
Lõikepikkus: ≤ 1260 nm
Mehaanilised omadused
Pingetaluvus: ≥ 9,0 N, ≥ 1,0%, ≥ 100 Kps
Dünaamilise väsimuse parameeter: ≥ 20
Kattekihi eemaldusjõud:
Keskmine: 1,5 N
Tipp: 1,3–8,9 N
Painutustaluvus (sumbuvus)
1 pööre, 15 mm @1550 nm: ≤ 0,50 dB
1 pööre, 15 mm @1625 nm: ≤ 1,00 dB
1 pööre, 15 mm @1550 nm: ≤ 0,10 dB
1 pööre, 15 mm @1625 nm: ≤ 0,20 dB
10 pööret, 15 mm @1550 nm: ≤ 0,03 dB
10 pööret, 15 mm @1625 nm: ≤ 0,10 dB
Keskkonnataluvus
Täiendav sumbuvus vee all (23 ± 2 °C, 30 päeva @1550 & 1625 nm): ≤ 0,05 dB/km
Kuivkuumuse vananemine (85 ± 2 °C, 30 päeva @1550 & 1625 nm): ≤ 0,05 dB/km
Niiskuskuumuse vananemine (85 ± 2 °C, RH 85%, 30 päeva @1550 & 1625 nm): ≤ 0,05 dB/km
Kaal
Mass: 4,4 kg
